マジェスティ250(4HC) メンテナンス
・自作モトイージー
マジェスティにはHIDがついているのですが、キーをＯＮにしただけでヘッドライトが点灯してしまい電力がもったいないです
そこでハイビームスイッチを押さないと点灯しない装置「モトイージー」を自作します

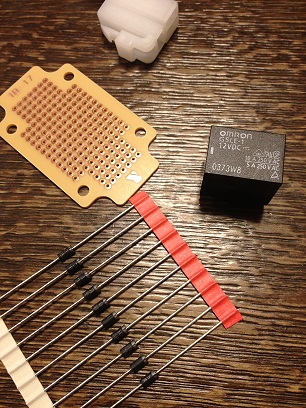

材料は
・a接点のリレー
・整流ダイオード２個
・H4カプラーオスメス
・基盤
こんなものですかね
早速秋葉原へ直行
パーツ屋を覗いてみるとa接点のリレーはやけに高い
c接点のは安いんだけど
でもよく考えると、c接点の「最初から通電してる方」を使わなければa接点と同じなんじゃないか？
ということでc接点のリレーを購入しました
もう作りました
タコの足みたいだ
H4カプラーは秋葉原にもなくて 練馬のナップスで購入￥600
高い ショボーン
c接点のリレーを使った回路の説明

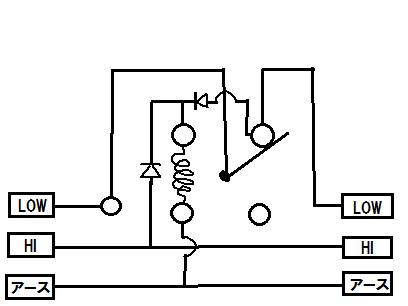

これが最初の状態です

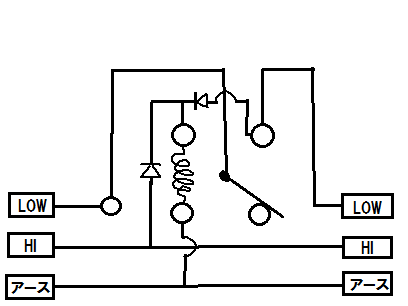

ハイビームにするとこうなります
ローにも電気が回って ハイを戻してもローは電気が点きつづける仕組み
取り付けはポン
何かあったらすぐ抜いて戻せるから安心だ
